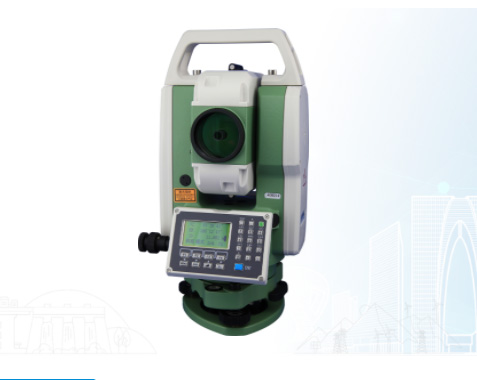

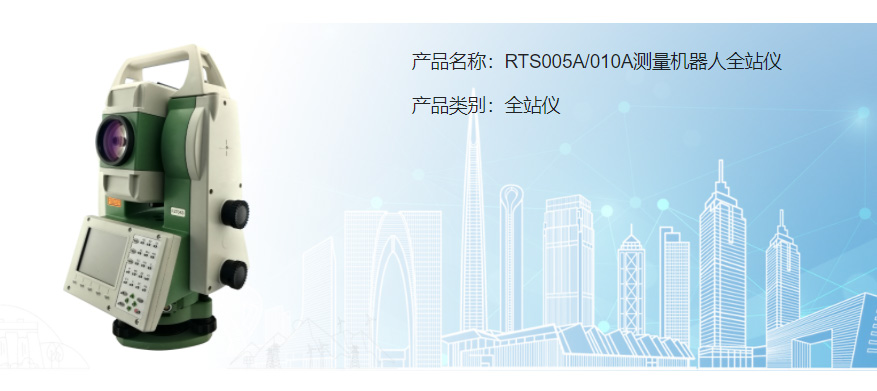

蘇州一光全站儀RTS010A測量機器人全站儀

蘇州一光全站儀RT005A /010A是蘇州一光在2018年推出的國產全自動全站儀。

集自動照準，自動搜索目標，高精度測角，高速測距等高新技術于一身，搭載穩定可靠的wince系統，可廣泛應用于自動化變形監測，自動化沉降監測，自動化豎井測量，自動化橋梁監測等領域，并且經過多種不同項目驗證，是中國自動化測量領域的基石。

高精度測量：自研4CCD絕對編碼度盤，高精度測角；自研測距頭，高精度測距，超長測程；

自動照準技術：自動照準，自動搜索目標，自動跟蹤目標；

伺服技術：精密直流馬達、高分辨率止微動驅動技術、高精度定位；

Windows CE系統：配備了豐富的測量程序，可滿足客戶全部測量需求，支持用戶自編譯程序；

藍牙、RS232通訊：滿足客戶的遠程指令操控需求；

廣泛的市場驗證：經過不同項目驗證，已經可以廣泛應用于自動化變形監測，自動化沉降監測，自動化豎井測量，自動化橋梁監測等領域，可靠穩定；

技術參數

望遠鏡：

視場：1°30′ 最短視距：1.0m

成像： 正像 放大倍率：30X

分辨率 ：3"

角度測量：

測角方式：絕對編碼

探測方式 ：四探頭

角度測量 精度 ：1" /0.5"

最小顯示：0.1 "

距離測量:

免棱鏡精度 ：3mm＋2×10-6·D

反射片精度 ：2mm＋2×10-6·D

棱 鏡 精 度 ：1mm＋1×10-6·D

免棱鏡測程 ：1000m

反射片測程 ：1200m

棱鏡測程 ：6000m

精測時間：＜0.7s

補償器:

補償類型：雙軸

補償范圍：≥±3′

水準器:

管狀水準器 :30″/2mm

圓型水準器:8′/2mm

激光對中器:

激光管類型：635nm半導體激光器

精度：±1mm/1.5m

光斑：≤2.5mm/0.5～2m

ATR:

工作范圍：5～1000m

定位精度：±1.5mm(≤200m); ±1.5 " (>200m)

定位時間：3～4s

無限微動螺旋:

1個水平，1個垂直

馬達驅動:

伺服定位精度(標準偏差)：3"

最大旋轉速度：45°/s

慢速微旋轉控制最小值：1"

顯示器類型:

兩側半透半反3.5寸320×240觸摸屏

按鍵:

背光照明+自動感光

電源:

電池參數：7.4V 5.8Ah 鋰電池

工作時間：5～8h

其它:

數據接口/通訊：支持U盤，RS232C,USB,藍牙

防塵防水等級：IP55(IEC60529)

工作溫度范圍 ：-20℃ ～+50℃

儲存溫度范圍 ：-40℃ ～+60℃

外存：支持64G

軟件系統：OS WINCE7.0,

提供控制指令和機載軟件SDK
